MU Series



MT-RJ


DESCRIÇÃO

O monomodo ou multimodo MT-RJ a partir de produtos disponíveis Senko são usados ​​em duas aplicações de fibra e são adequados para aplicações de alta densidade. Os conectores MT-RJ utilizar ponteiras precisamente modulada MT pioneira da NTT, juntamente com os pinos de metal guia de precisão e dimensões de habitação precisa para assegurar o alinhamento da fibra quando o acasalamento. O MT-RJ é confiável e simples para terminar.

O Adaptador MT-RJ vem de série em preto, com cores adicionais disponíveis mediante solicitação. Um adaptador MT-RJ opcional com SC habitação estilo também está disponível para aplicações onde a pegada de SC é necessária.

Undo edits

APLICAÇÕES

• Modo de transmissão assíncrona (ATM)
• Gigabit Ethernet
• CATV, Vídeo e Multimédia
• Interface Device / Transceiver atividade
• Instalações Premise
• Redes de Telecomunicações
• Industrial
• militar
• interconexão paralela óptica entre PC Cards e patch panels
• Interligação para O / E módulos
• conexões interframe Optical Mudar




CARACTERÍSTICAS

• Precisão moldada MT ponteira
• pins de alta precisão guia para o alinhamento exato
• Duplex ponteira
• Plug-jack (RJ-45) projeto
• TIA / EIA 568-A  Compatível
• O polimento não requer filme de diamante

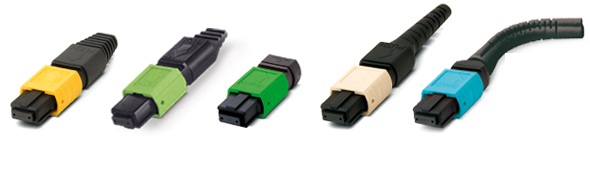

MPO



DESCRIÇÃO

O monomodo ou multimodo produtos MPO disponível a partir de Senko são conexões Multifibras usada em alta densidade backplane e placas de circuito impresso (PCB) em aplicações de dados e sistemas de telecomunicações. O conector MPO oferece até 12 vezes a densidade de conectores padrão, proporcionando espaço e economia de custos significativa.

Conectores MPO utilizam ponteiras precisamente modulada MT, com alfinetes de metal guia e dimensões de habitação precisa para assegurar o alinhamento da fibra quando o acasalamento. A MPO pode ser massa terminou em combinações de 4, 8 ou 12 cabos de fibra. O adaptador MPO vem como padrão em preto.

Undoedits

APLICAÇÕES

• interconexão paralela óptica entre cartões de PC e patch panels
• Interligação para O / E módulos
• conexões interframe Optical Mudar
• Gigabit Ethernet
• CATV
• Vídeo
• Interface Device / Transceiver atividade
• Instalações Premise
• Redes de Telecomunicações
• Multimedia
• Industrial & Militar



CARACTERÍSTICAS

• Precisão moldada MT ponteira
• pins de alta precisão guia para o alinhamento exato
• Design compacto, até 24 fitas de fibra
• IEC 61754-7  Compatível
• Telcordia GR-1435 CORE-compliant
• O polimento não requer filme de diamante

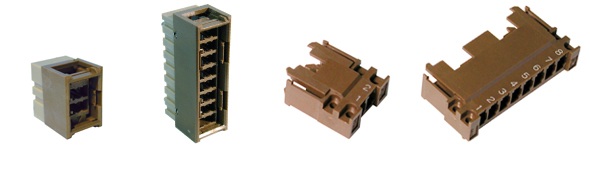

UM HOUSING


DESCRIÇÃO

Senko MU Habitação Backboard está disponível em duplex e 8-port configurações, com estilos adequados para 2,4 milímetro e 3,2 milímetro backboard espessuras. Esta caixa emprega um mecanismo de auto-retenção que tem a força de compressão ponteira off no painel traseiro e permite uma maior densidade de empacotamento do que as convencionais conectores do painel óptico de volta. O mecanismo incorpora duas travas, uma dupla shell habitação painel traseiro, e uma flutuante de volta estrutura habitacional painel. Quando uma placa de circuito impresso é cruzado com o painel traseiro, a carcaça placa de circuito impresso travas diretamente para a caixa interna da carcaça do painel traseiro, que flutua independentemente da habitação painel traseiro exterior. Ponteira força de compressão é absorvida pelo conector de travas e não é exercida sobre o painel traseiro.

Caixa de Painel de volta é composto por uma caixa interna e externa. Dois pinos de juntar as caixas, que são então inseridos no painel traseiro pegada. Alguma folga entre o pino eo furo de pino, permitindo o alojamento exterior para se encaixar bem, mesmo se houver alguma diferença na tolerância entre as unidades de embalagem. Este conector MU pode ser acoplado com a caixa interior através da porta-luva, que desliza na horizontal dentro da carcaça.

MU Habitação pacote está disponível em duplex e 8-port configurações e é usado em aplicações onde o conector MU-J (sem habitação exterior) é montado em uma placa de circuito impresso. A caixa contém um suporte de manga, que acasala com a carcaça placa traseira. Uma vez acoplado, a estrutura é projetada para compensar diferentes tolerâncias entre as unidades de embalagem, mantendo o alinhamento dos conectores encontrados em ambos os lados

APLICAÇÕES

• CATV
• rescisão Dispositivo ativo
• Redes de Telecomunicações
• Metro redes
• Redes locais (LANs)
• Processamento de dados de redes
• Instalações Premise
• Industrial, militares e médicos


CARACTERÍSTICAS

• mecanismo de auto-retenção para reduzir a força de compressão
• Alta densidade de embalagem
• NTT-MU compatibilidade de hardware
• Fácil instalação, limpeza e manutenção
• O alinhamento de alta precisão

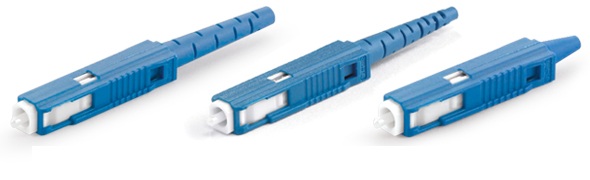

MU O CONNECTOR


DESCRIÇÃO

A família de Senkomonomodo e multimodo MU conectores e adaptadores são totalmente intermateable com produtos NTT-MU estilo, e são compatíveis NTT e JIS .* Este conector de fator de forma é aproximadamente metade do tamanho do conector SC, e tem um push-pull design de estilo. O conector possui um corpo pré-montados e precisão caixa de plástico moldado, e uma ponteira freefloating medindo 1,25 milímetros OD mantido no lugar com uma mola de precisão.

Habitação e de inicialização são feitos de UL-rated material. O conector estilo MU
-J é o mesmo que o conector MU regular, mas sem a caixa externa, e com uma muito estreita boot, abreviação de 900 micron fibra, ideal para soluções de painel traseiro e situações de alta densidade.

Conectores Senko MU estão disponíveis em pré-montadas (uma peça) versões ou kits desmontados.

APLICAÇÕES
• CATV
• Vídeo
• Rescisão dispositivo ativo
• Instalações Premise
• Redes de Telecomunicações
• Redes locais (LANs)
• Processamento de dados de redes
• WideArea Networks (WANs)
• Industrial, médicos e militares

CARACTERÍSTICAS


• NTT-MU compatibilidade de hardware
• NTT & JIS * cumprimento
• Design compacto, pull-prova
• O alinhamento de alta precisão
• A construção em peça única
• Tunablezirconia conector ponteira
• Corpo resistente à corrosão
• caixa de plástico UL-Rated e bota
• Clipe Duplex Universal
• Baixa perda de inserção e reflexão de volta *
